| Номинальные параметры напряжения (Un) | Переменный ток: 240V/415V АС (1Р), 415V АС (2Р, 3Р, 4Р) |
| Номинальный ток | 1А,2А,3А,4А,6А,10А,16А,20А,25А,32А,40А,50А,63А |
| Полярность | 1Р, 2Р, 3Р, 4Р |
| Тип мгновенного отключения | B, C, D |
| Номинальная отключающая способность при коротком замыкании (Icn) | 10000А |
| Свойства защиты от перегрузки по току | См. таблицу 2. Диаграммы 1, 2, 3 |
| Механическая и электрическая долговечность | См. таблицу 3 |
| Соединительный провод | См. таблицу 4 |
| Момент затяжки | 2.0N.м |
| Номинальная температура | 30 |
| Рабочая температура окружающей среды C | -5~+55 |
| Температура хранения C | -25~+70 |
| Уровень загрязнения | 2 |
| Уровень защиты | IP20 |
| Тип крепления | II |
Описание

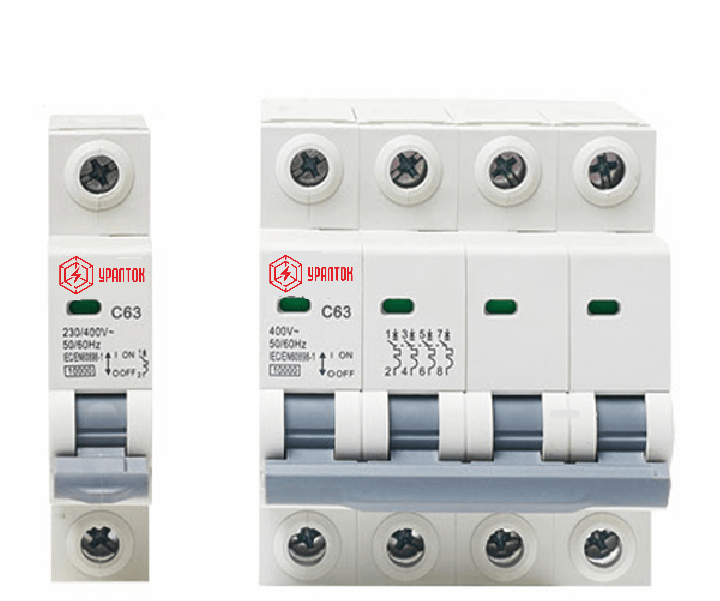

Автоматический выключатель серии УВ12-63H, используемый в качестве защиты от перегрузки и короткого замыкания, применяется в цепи переменного тока 50 Гц, номинальное напряжение 230/400 В, номинальный ток до 63 А. Обычно он выполняет функцию нечастого переключения. Кроме того, его можно использовать в качестве изолятора для отключения цепи при обслуживании цепи и оборудования.
Документация
УВ12-63H
(pdf,
327.11 КБ)
