| Номинальное напряжение Un | 240В - 1P+N,415В – 3P+N |
| Номинальный ток In | 16А, 25А, 32А, 40А, 63А |
| Номинальный остаточный ток I An | 0,03А, 0,1А, 0,3А |
| Полярность | 1P+N, 3P+N |
| Тип остаточного тока | Тип B (AC+A+ сглаживающий DC+F+ высокочастотный сигнал 1 кГц) |
| Номинальный ограниченный ток короткого замыкания Inc | 10000А |
| Номинальный ограниченный остаточный ток короткого замыкания I c | 10000А |
| Номинальная включающая и отключающая способность Im | 1000А |
| Номинальная остаточная включающая и отключающая способность IΔm | 1000А |
| Номинальное напряжение изоляции Ui | 500В |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4000В |
| Электрическая жизнь | 2000 раз |
| Механическая жизнь | 3000 раз |
| Рабочая температура окружающей среды C | -25~+40 |
| Температура хранения C | -25~+70 |
| Момент затяжки | 3Н.м |
| Возможность подключения | 16мм2 |
| Уровень загрязнения | 2 |
| Уровень защиты | IP20 |
| Тип крепления | II |
| Тип обнаружения остаточного тока | AC+A+ сглаживание DC +F+ высокочастотный сигнал (1 кГц) |
Описание

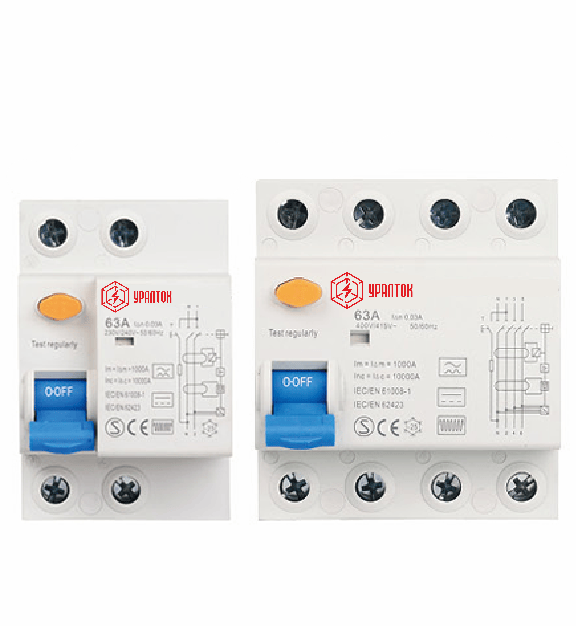

Устройство защитного отключения серии УДФ-63 — автоматический выключатель с полностью обновленной функцией обнаружения остаточного тока на основе УЗО типа А. Он может не только эффективно защищать переменный ток и пульсирующий постоянный ток (тип А), возможный сложный остаточный ток (тип F), но также сглаживать постоянный ток и высокочастотный остаточный ток (1 кГц). В цепи, состоящей из выпрямителя, инвертора, частотного преобразователя и т. д., ток утечки, возникающий в контуре постоянного тока, может быть эффективно обнаружен и защищен.
Документация
УДФ-63
(pdf,
536.57 КБ)
