| Номинальные параметры напряжения (Un) | Переменный ток: 240В ~ 1Р+N, 415 V ~ 3Р +N |
| Номинальный ток | 16А, 20А, 25А, 32А, 40А, 50А, 63А |
| Номинальный остаточный ток срабатывания (In) | 0,03 А, 0,1 А, 0.3 А |
| Полярность | 1Р+N, 3Р +N |
| Компонент постоянного тока (DC) | AC, А |
| Номинальная отключающая способность при коротком замыкании (Icn) | 6000А |
| 6000А | |
| Номинальная остаточная включающая и отключающая способность (I Am) | 500А(In≤50А),630А(In-63А) |
| Номинальная остаточная включающая и отключающая способность (I Am) | 500А(In≤50А),630А(In-63А) |
| Номинальный остаточный ток неотключения (Ino) | 0,5I Δn |
| Номинальное напряжение изоляции Ui | 500 V |
| Номинальное импульсное выдерживаемое напряжение | 4000V |
| Момент затяжки | 3.0N.м |
| Долговечность | 2000 |
| Механическая долговечность | 3000 |
| Рабочая температура окружающей среды C | -25~+40 |
| Температура хранения C | -25~+70 |
| Уровень загрязнения | 2 |
| Уровень защиты | IP20 |
| Тип крепления | II |
Описание

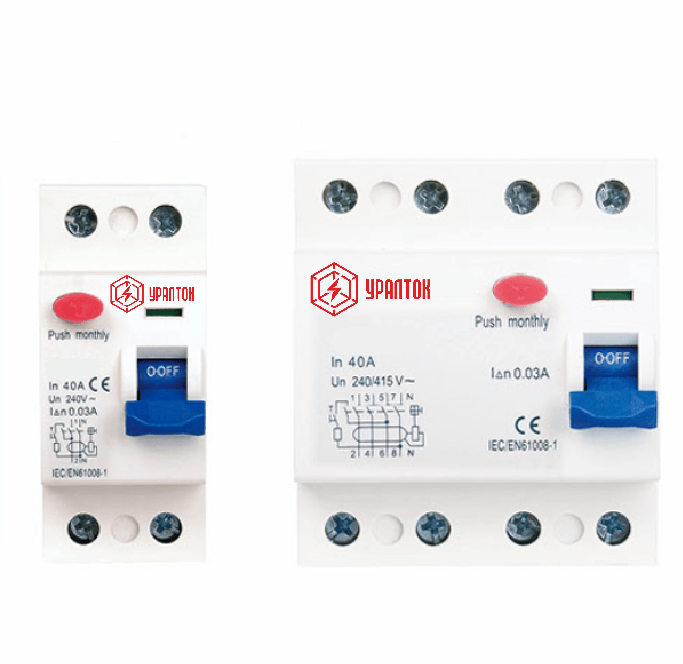

Устройство защитного отключения серии УВ26-63 (без защиты от сверхтоков) применяется для переменного тока 50 Гц, номинальное напряжение 240 В 2 полюса, 415 В 4 полюса, номинальный ток до 63 А. Когда происходит поражение человека электрическим током или ток утечки в сети превышает установленные значения, УЗО отключает питание неисправности в течение очень короткого времени, чтобы защитить безопасность человека и электрооборудования. Он также может функционировать как нечастое переключение цепей.
Документация
УВ26-63
(pdf,
341.52 КБ)
