| Номинальный ток | 32А, 63А |
| Полярность | 1Р, 2Р, 3Р, 4Р |
| Номинальное напряжение | 240V/415V АС(1Р), 415V АС(2Р, 3Р, 4Р) |
| Номинальное напряжение изоляции Ui | 400 V |
| Номинальный рабочий ток | 32А, 63А |
| Номинальное импульсное выдерживаемое напряжение | 4кВ (2000м) |
| Номинальный ток кратковременного выдерживания | 12Ie, 1s |
| Номинальная включающая способность короткого замыкания | 20Ie, 0,1s |
| Номинальная включающаяся и отключающаяся способность | 3Ie, 1,05Ue, cosФ=0,65 |
| Механическая долговечность | 8500 |
| Электрическая долговечность | 3000 |
| Соединительный провод | См. формулу 1 |
| Рабочая температура окружающей среды C | -5~+40 |
| Температура хранения C | -25~+70 |
| Уровень загрязнения | 2 |
| Уровень защиты | IP20 |
| Тип крепления | II |
Описание

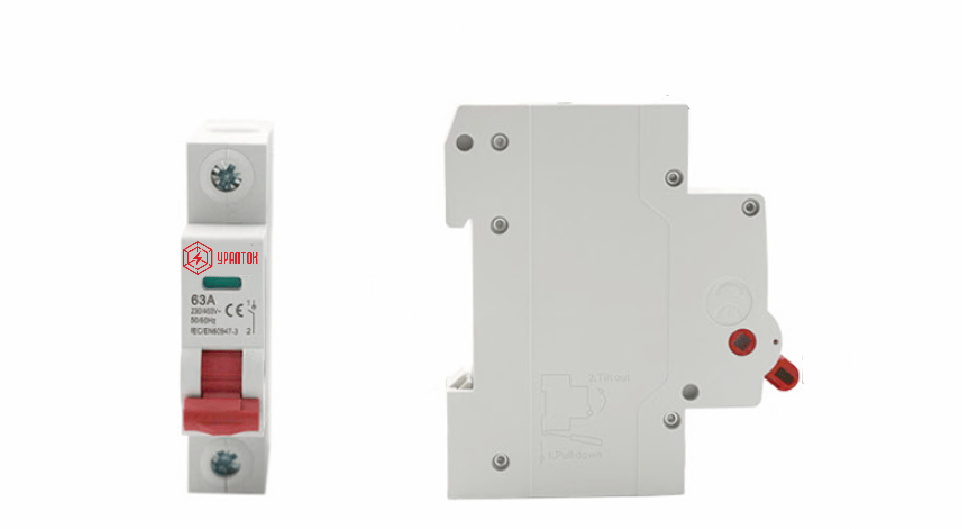

Выключатель-разъединитель серии УВХ12-63 (далее - выключатель) применяется в цепях распределения и управления электропитанием переменного тока частотой 50 Гц, номинальным током до 63 А, номинальным напряжением до 415 В. В основном используется в качестве общего выключателя оконечных комбинированных аппаратов, также выполняет функции контроллера нечасто включаемых маломощных аппаратов и освещения.
Документация
УВХ12-63
(pdf,
293.08 КБ)
